5-组合逻辑电路的分析和设计

组合逻辑电路

组合逻辑电路：无记忆，输入稳定且传播过程结束后，输出仅取决于当前输入

$$L_i=f_i(A_1,A_2,\dots ,A_n),i=1,\dots ,m$$

对比	组合逻辑	时序逻辑
输出取决于	当前输入	输入及内部状态
记忆功能	无记忆	有记忆
典型结构	逻辑门组成的无反馈网络	含存储元件，可有反馈

• 数字逻辑电路的内部结构可看作由若干元件和若干结点互连而成
• 元件本身又可以是一个数字逻辑电路
• 结点分为输入结点（如 $A_1$）、内部结点（如 $N_1$）和输出结点（如 $F_1$）
• 组合逻辑电路的构成规则：
  1. 每个元件本身都是组合逻辑电路
  2. 输出结点不能互连，即同一结点只能由一个普通门输出驱动
  3. 输出结点不能反馈到输入端，即电路中不能形成反馈回路。

---

组合逻辑电路的分析

分析：已知电路，求逻辑功能

组合逻辑电路分析的一般步骤：

1. 根据逻辑电路，从输入向输出，逐级写出中间结点的表达式
2. 化简、变换，得到最简单的表达式
3. 列真值表
4. 根据真值表和逻辑表达式，对电路进行分析，确定其逻辑功能

补充：

• 先辨认门型、反相小圆圈和连线结点；复杂电路保留中间变量，避免直接写长式。
• 输出为 $0$ 的情况较少时，可先求 $\overline{F}$。

例题

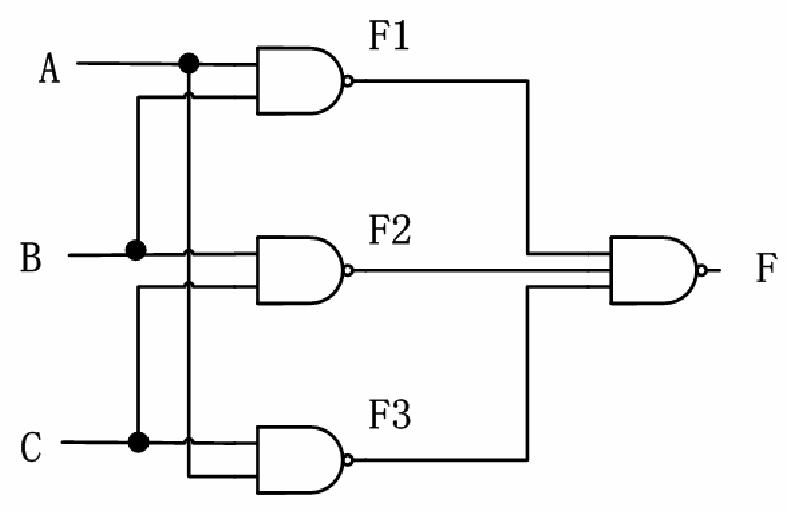

3人表决电路

$$F_1=\overline{AB},F_2=\overline{BC},F_3=\overline{AC}$$ $$F=\overline{F_1{F}_2{F}_3}=AB+BC+AC$$

至少两人赞成，输出为 $1$。

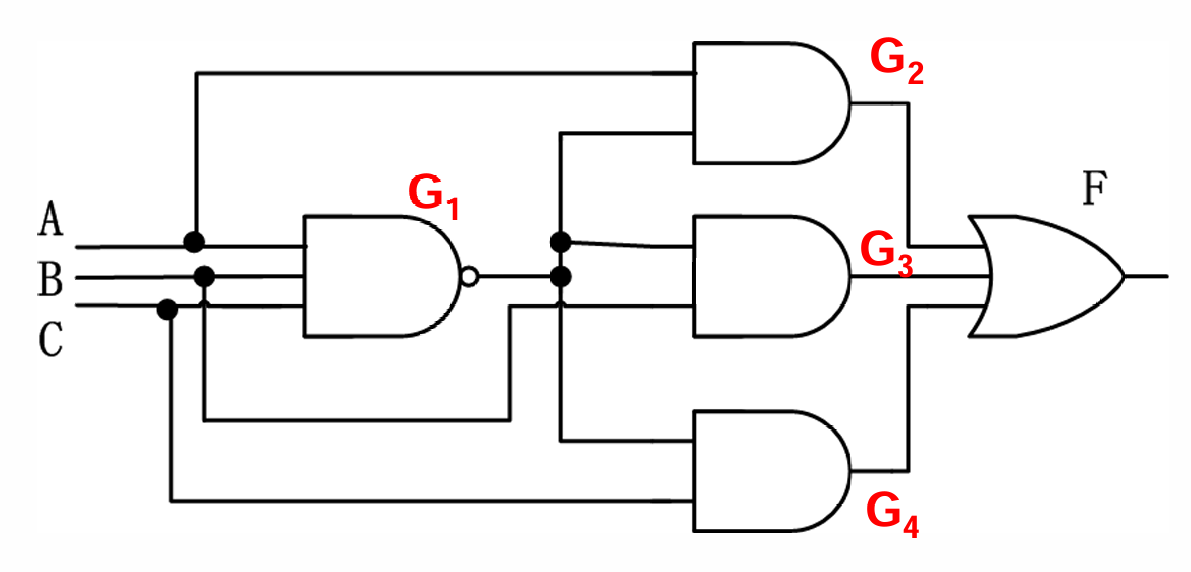

不一致电路

$G_1=\overline{ABC},G_2=G_{1}A,G_3=G_{1}B,G_4=G_{1}C$

$$F=G_2+G_3+G_4=(A+B+C)\overline{ABC}=(A+B+C)(\overline{A}+\overline{B}+\overline{C})$$

仅 $000$、$111$ 输出 $0$，其余组合输出 $1$

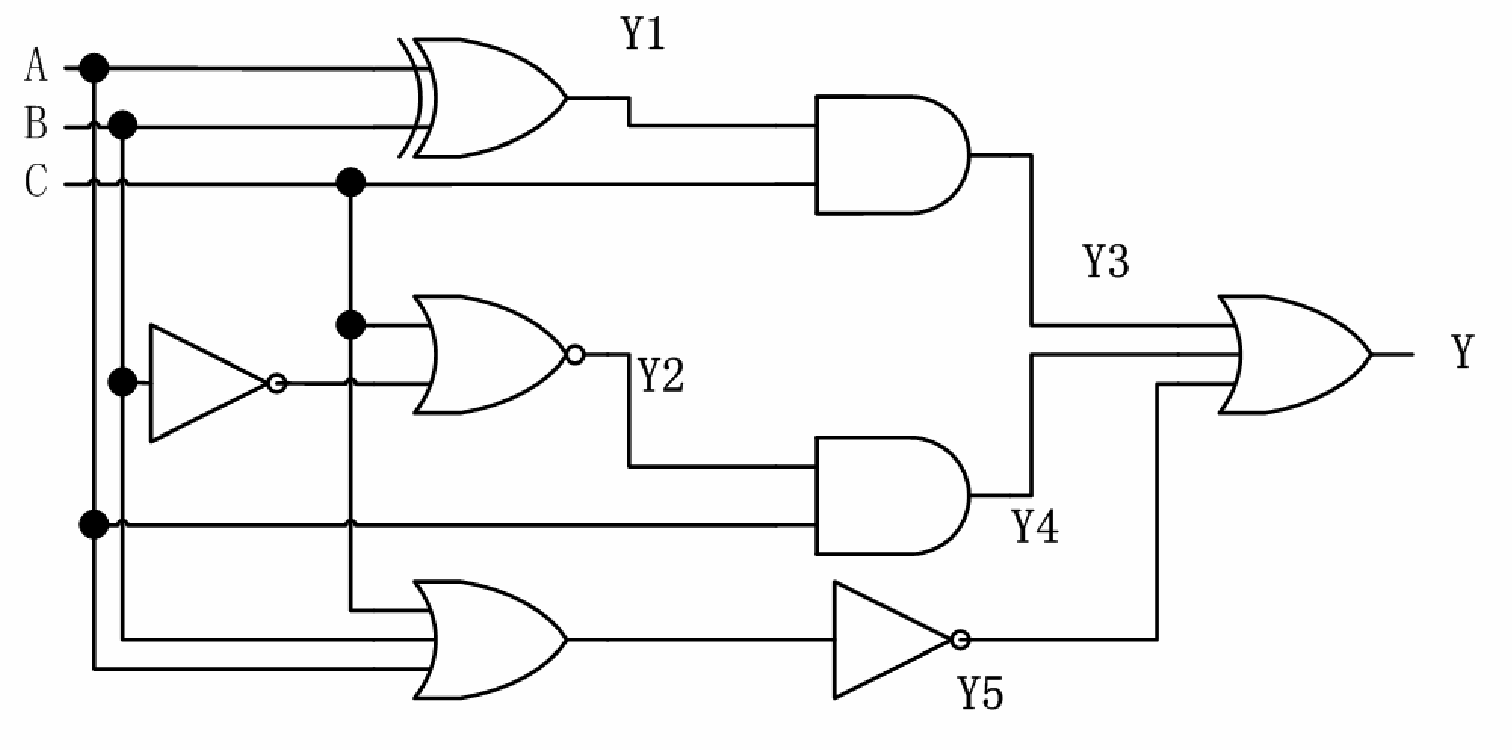

三位判偶

按图保留中间结点(注意异或结构)：

$$Y_1=A\oplus B,Y_2=\overline{\overline{B}+C}=B\overline{C},Y_3=Y_{1}C,Y_4=A{Y}_2,Y_5=\overline{A+B+C}$$ $$\begin{array}{rl}Y& =Y_3+Y_4+Y_5\\ & =(A\oplus B)C+AB\overline{C}+\overline{A}\overline{B}\overline{C}\\ & =\overline{A\oplus B\oplus C}\end{array}$$ $$Y=Y_3+Y_4+Y_5=(A\oplus B)\cdot C+\overline{\overline{B}+C}\cdot A+\overline{A+B+C}$$ $$=C\cdot (A\overline{B}+\overline{A}B)+AB\overline{C}+\overline{A}\overline{B}\overline{C}=A\overline{B}C+\overline{A}BC+AB\overline{C}+\overline{A}\overline{B}\overline{C}$$

输入中有偶数个 $1$ 时输出 $1$，包括零个 $1$。

---

组合逻辑电路的设计

设计：分析的逆过程，由功能需求构造电路。

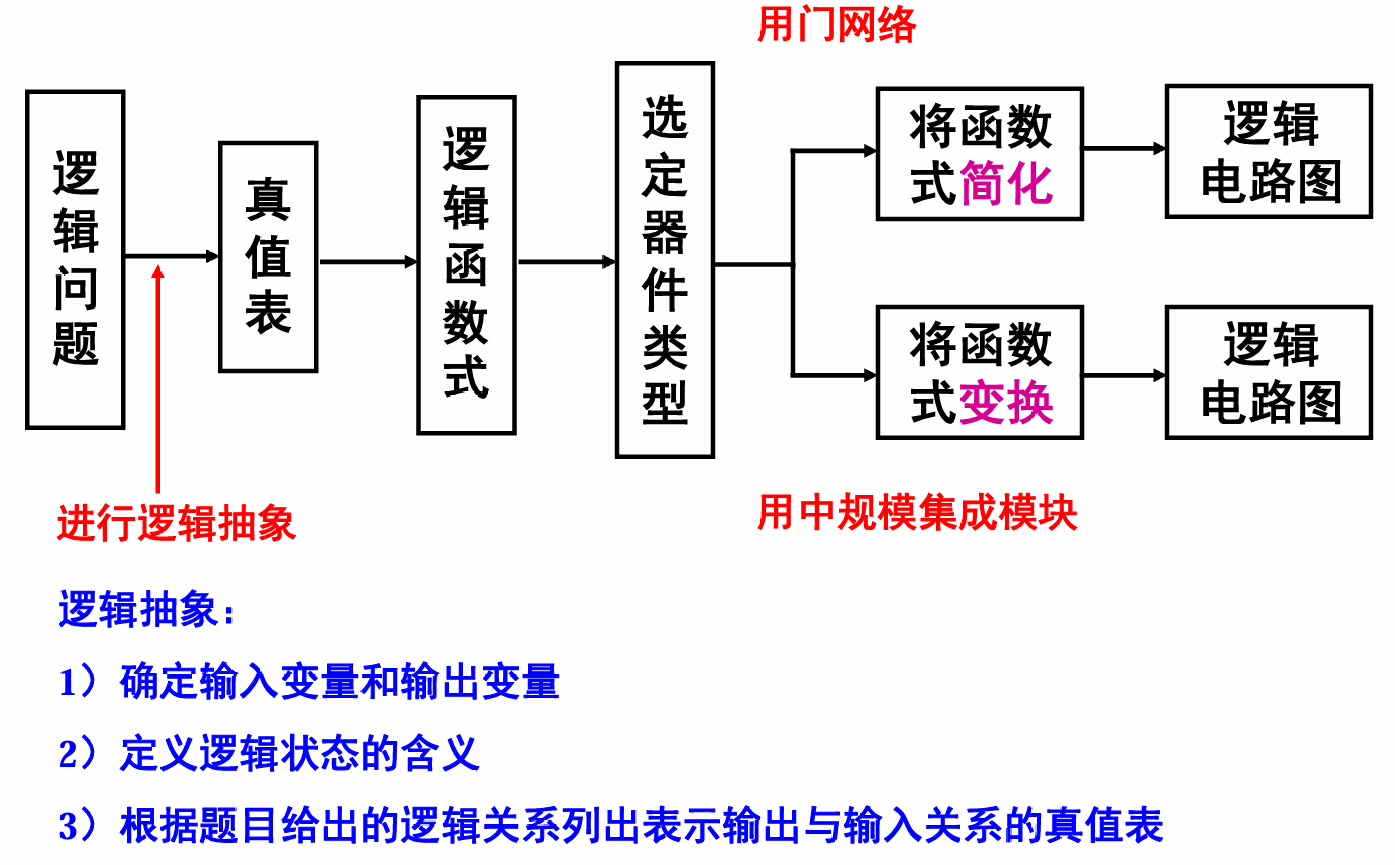

逻辑电路设计的步骤

• 最小化设计：要求设计的电路最简单
  • 电路中所使用的门种类数最少
  • 电路中门的个数最少
  • 电路中的连线最少
• 标准化设计：写出函数的标准式，利用常见的中规模集成块，实现功能

最简表达式不一定对应最佳电路；应结合器件资源、门型、扇入和速度要求选择。

例题

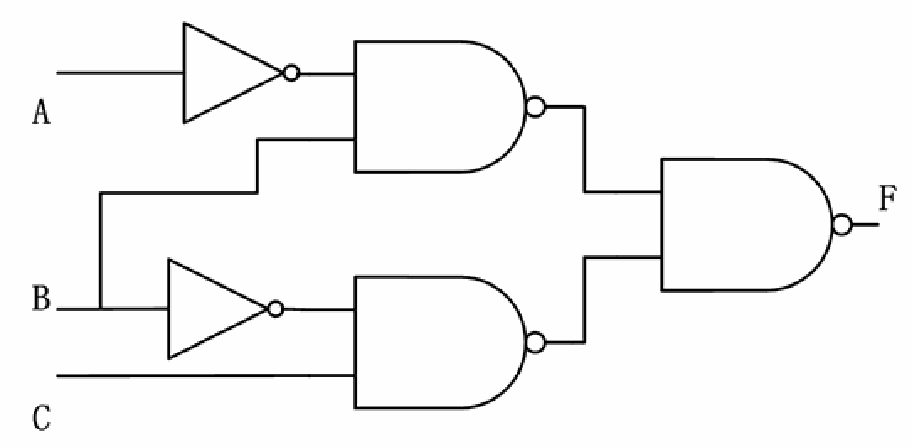

开关报警

某设备有开关A、B、C，要求：只有开关A接通的条件 下，开关B才能接通；开关C只有在开关B接通的条件下 才能接通。违反这一规程，则发出报警信号。设计一个由与非门组成的能实现这一功能的报警控制电路

列出真值表，由真值表写出函数表达式并化简

$$F=\overline{A}B+\overline{B}C=\sum m(1,2,3,5)$$

用与非门实现：

$$F=\overline{\overline{\overline{A}B}\cdot \overline{\overline{B}C}}$$

交通灯故障检测

红、黄、绿三盏灯中，恰好一盏亮才正常。 其余五种组合均应报警

列出真值表，由真值表写出函数表达式并化简(卡诺图)

$$Z=\sum m(0,3,5,6,7)=\overline{R}\overline{Y}\overline{G}+RY+RG+YG$$

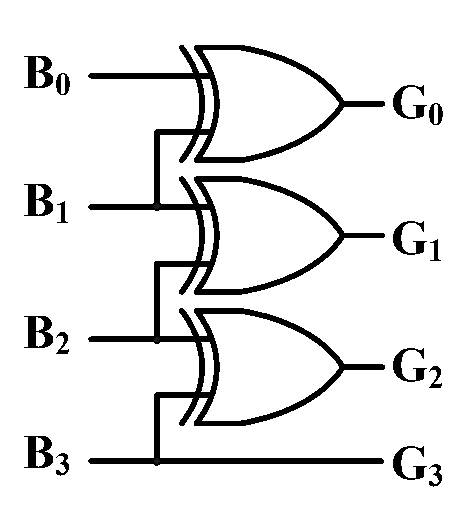

二进制转格雷码

设计一个码制转换电 路，输入4位二进制码，输 出为4位循环码（格雷码）

输入 $B_3{B}_2{B}_1{B}_0$，输出 $G_3{G}_2{G}_1{G}_0$，最高位均在左。列出真值表，由真值表写出函数表达式并化简(卡诺图)

$$\begin{array}{rl}{G}_3& =B_3\\ G_2& =\overline{B_3}\cdot B_2+B_3\cdot \overline{B_2}=B_3\oplus B_2\\ G_1& =\overline{B_2}\cdot B_1+B_2\cdot \overline{B_1}=B_2\oplus B_1\\ G_0& =\overline{B_1}\cdot B_0+B_1\cdot \overline{B_0}=B_1\oplus B_0\end{array}$$

BCD 四舍五入判断

输入为一位 8421 BCD 码 $B_8{B}_4{B}_2{B}_1$；$0\sim 4$ 输出 $0$，$5\sim 9$ 输出 $1$。这里只判断是否进位。

注意：输入为有效BCD码，1010—1111可作无关项。

$$F=\sum m(5,6,7,8,9)+\sum d(10,11,12,13,14,15)$$ $$=B_8+B_4{B}_2+B_4{B}_1$$

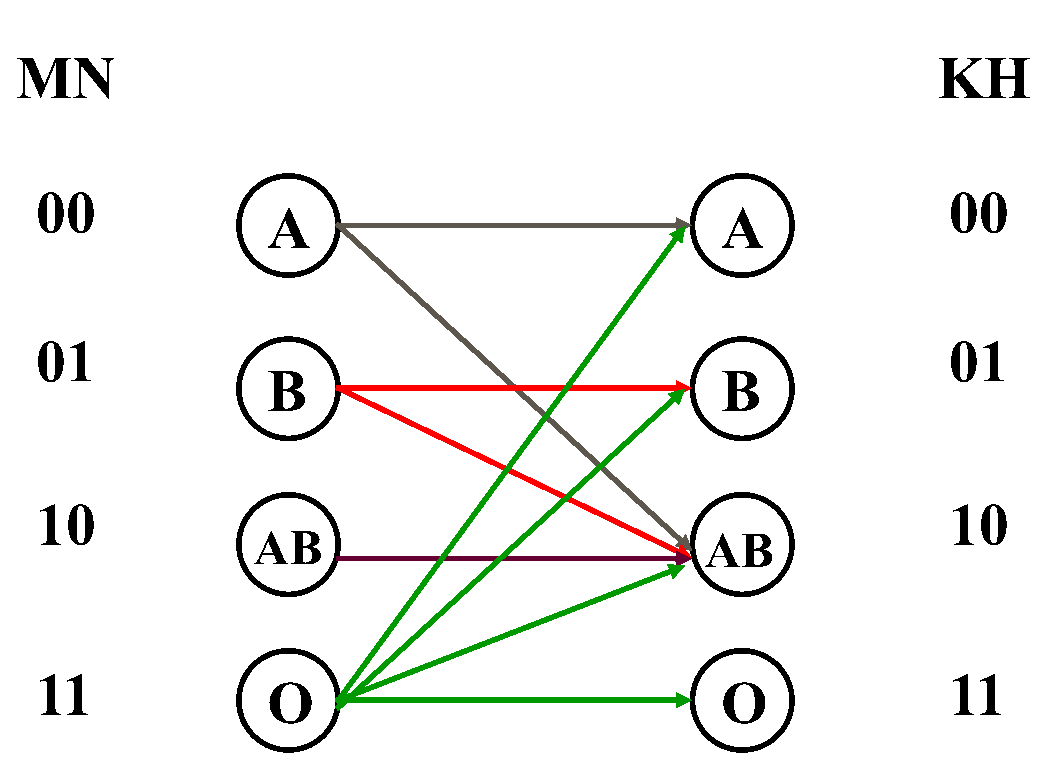

授受关系编码

授方编码为 $MN$，受方编码为 $KH$：A、B、AB、O 分别编码为 $00,01,10,11$

定义 $F=1$ 表示符合，则：

$$F=K\overline{H}+MN+\overline{K}HN+\overline{M}\overline{N}\overline{H},Z=\overline{F}$$

---

组合逻辑电路的优化实现

目标：在有效输入范围内保持功能，结合器件约束减少资源、改善速度

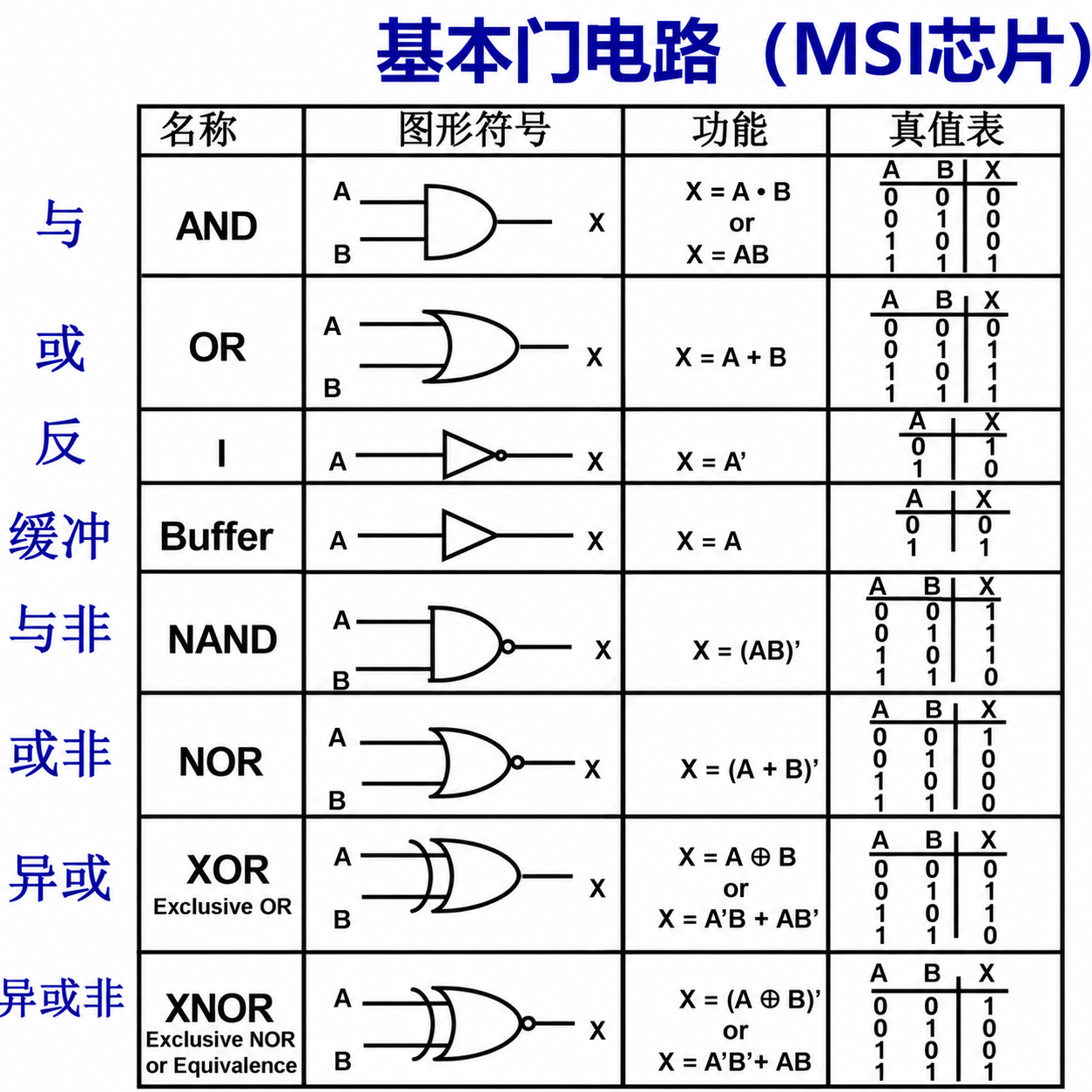

选择门型

原结构	等效实现	变换
与或式	与非	$P+Q=\overline{\overline{P}\cdot \overline{Q}}$
或与式	或非	$RS=\overline{\overline{R}+\overline{S}}$

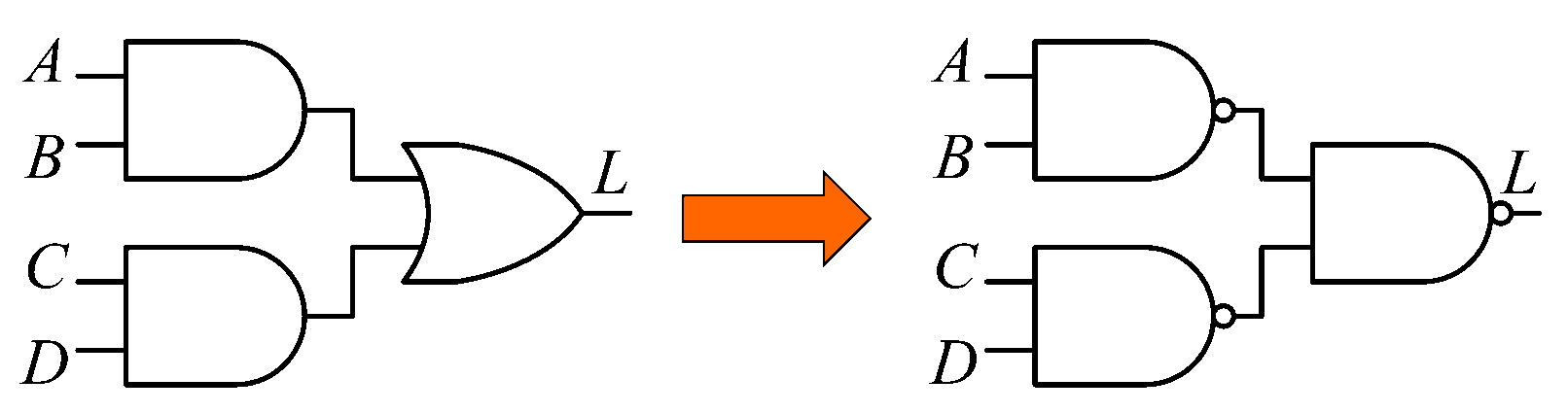

例：$L=AB+CD=\overline{\overline{AB}\cdot \overline{CD}}$

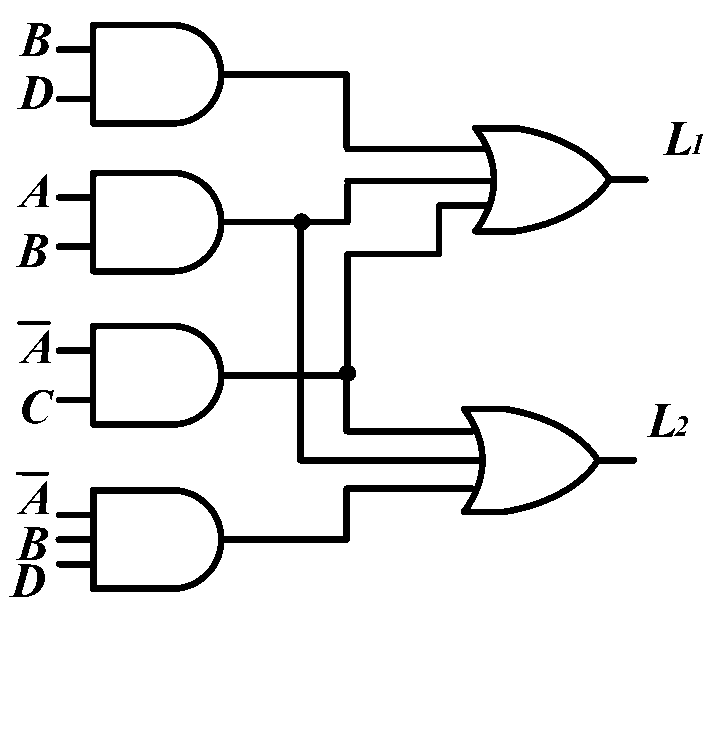

多输出共享公共逻辑

实际的数字系统中，通常有多个输出函数，可以作为整体考虑，使各式中的相同乘积项尽可能多，以减少门的个数

$$\begin{array}{rl}{L}_1& =AB+\overline{A}C+BD\\ L_2& =AB+\overline{A}C+\overline{A}B\overline{D}\end{array}$$

$AB$、$\overline{A}C$ 可各实现一次，供两个输出共用，避免重复用门

受限扇入与多级分解

• 扇入数：一个门的输入端数
  • 如 $ABCD$ 用一个与门实现，扇入数为 4
• 逻辑级数：从输入到输出，沿各条路径数经过的门数，取最大值
  • 反相器也算一级
  • 电路级数的增加会造成总延时的增加
• 逻辑门电路的优化实现必须保证能够实现
  • 当输入端的个数超过物理实现的可能，就需要变换表达式
  • 变换方法可以是提取公因子或函数分解等

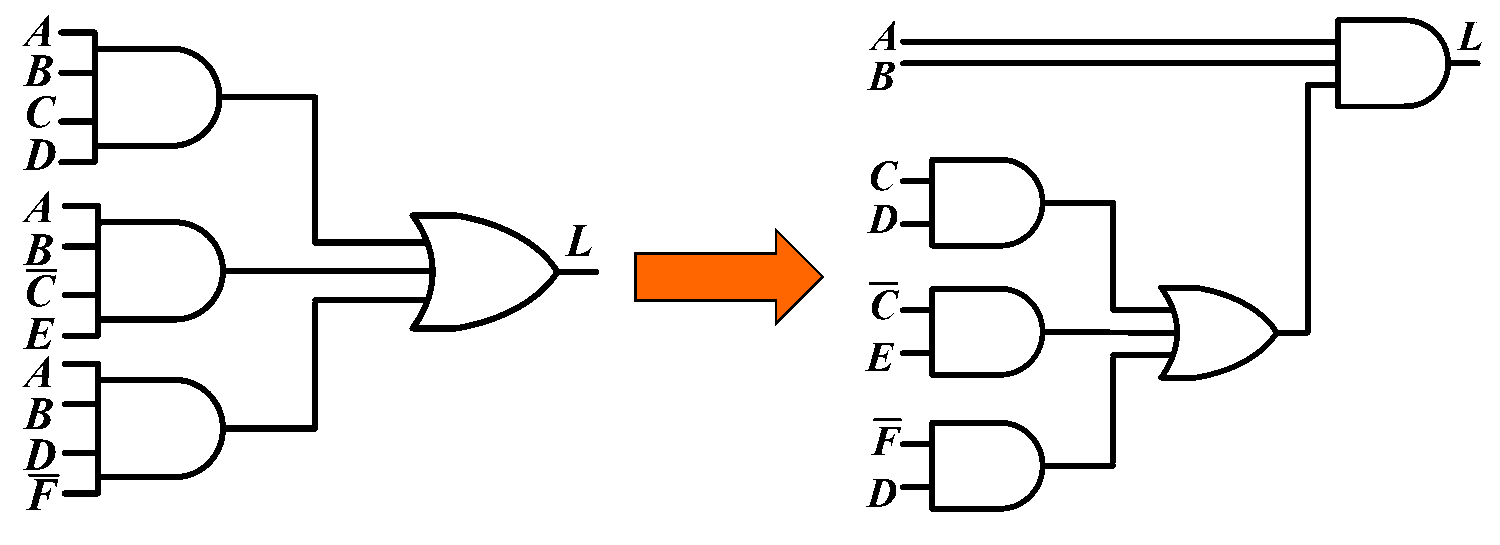

提取公因子

限定逻辑门的扇入数为3：

$$\begin{array}{rl}L& =ABCD+AB\overline{C}E+ABD\overline{F}\\ & =AB(CD+\overline{C}E+D\overline{F})\end{array}$$

不计输入反相级：原式为“与→或”，共 2 级；提取后为“与→或→与”，共 3 级，各门扇入不超过 3。

函数分解

限定逻辑门的扇入数为3：

$$\begin{array}{rl}L& =\overline{A}BC+A\overline{B}C+ABD+\overline{A}\overline{B}D\\ & =XC+\overline{X}D,X=\overline{A}B+A\overline{B}=A\oplus B\end{array}$$

原来的四个三输入与项由四输入或门相加；分解后可用低扇入门实现。若 $X$ 按与或门展开，再反相，最长路径可达五级。

---

组合逻辑电路的竞争险象现象

基本概念

• 竞争（Race）：输入变化经不同路径传播，到达某结点的时间不同

  • 信号通过连线和门都有一定的延迟时间，输入信号变化也需要一个过渡时间，多个输入信号发生变化有先后 、快慢的差异

• 险象（Hazard）：竞争使输出短时偏离预期，出现错误跳变或毛刺

• 竞争-冒险：电路在信号电平变化的瞬间，可能与稳态下的逻辑功能不一致， 产生错误输出（尖峰脉冲）

• 竞争不一定产生冒险，是否出现及脉宽大小，取决于输入变化和实际延迟

• 真值表描述稳定结果，不包含变化过程

• 输入稳定且所有传播结束后，输出才应符合稳态函数。

静态险象与动态险象

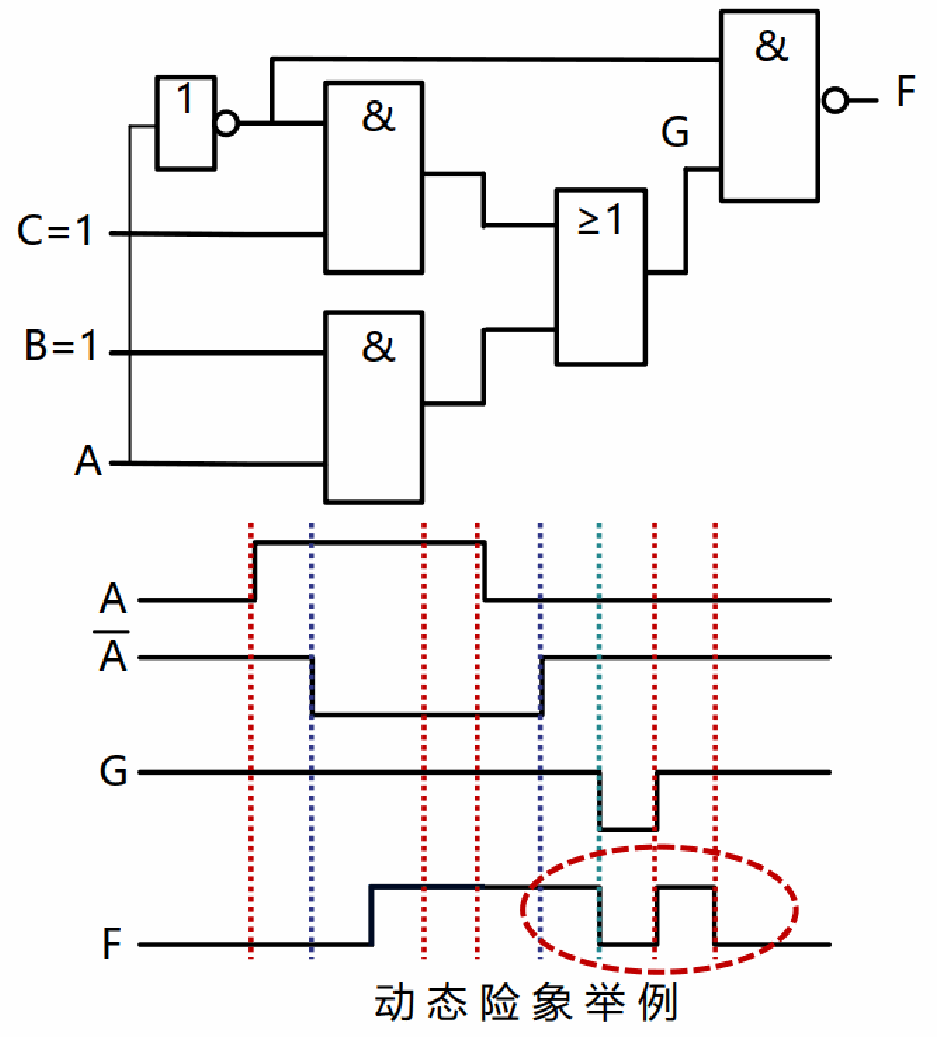

动态险象

• 动态险象：若输入有变化时，其稳定输出信号也有变化（不会发生静态险象），而输出发生短暂的反复
  • 如：输出应该为1变0，而出现了1010

预期变化	实际可能波形
$0\to 1$	$0\to 1\to 0\to 1$
$1\to 0$	$1\to 0\to 1\to 0$

图中 $B=C=1$，稳态有

$$G=A+\overline{A}=1,F=\overline{\overline{A}G}=A$$

但 G 及反相支路存在延迟，F 在转换时可能反复跳变。函数等价不代表瞬态波形相同。

静态险象

• 静态险象：输入信号变化前后稳定状态输出的逻辑值相同，而在转换瞬间出现尖脉冲

名称	预期输出	实际波形	毛刺
静态 0 险象	保持 $1$	$1\to 0\to 1$	负毛刺
静态 1 险象	保持 $0$	$0\to 1\to 0$	正毛刺
![[ch5-静态险象波形-056.png	500]]

• $F=A+\overline{A}=1$：若 A 已变为 $0$，反相支路尚未变为 $1$，两个输入短时同为 $0$，出现负毛刺
• $F=A\overline{A}=0$：若 A 已变为 $1$，反相支路尚未变为 $0$，两个输入短时同为 $1$，出现正毛刺

功能险象与逻辑险象

静态险象根据产生的条件分类

类型	产生原因	判断对象
功能险象	多个输入变量同时变化，且变化的时间有差异	函数与指定的输入转换
逻辑险象	一个输入变量发生变化，通过两条或两条以上路径去影响输出逻辑值，且由于各个路径延时不同而造成的作用时间有差异	具体门网络与路径延迟

功能险象

• 功能险象：多个输入信号发生变化时，由于可能经 历的路径不同，所产生的险象
  • 逻辑函数本身所固有

例：$F=AB$，$AB:01\to 10$，始末均应输出 $0$。

• A 先变：输入— $01\to 11\to 10$；输出— $0\to 1\to 0$，有正毛刺
• B 先变：输入— $01\to 00\to 10$；输出— $0\to 0\to 0$，无毛刺

逻辑险象

• 逻辑险象：当输入信号只有一个发生变化，或者虽然有多个信号发生变化，但是没有发生功能险象的可能，由于门的延迟不同， 产生的险象

例：$F=AC+B\overline{C}$，$A=B=1$，只有 C 变化。

$$F=C+\overline{C}=1$$

所有相关输入均应输出 $1$；但 C 及 $\overline{C}$ 到达时间不同，可能使两个与项短时均为 $0$，产生负毛刺。

---

险象的判断

名称	含义	卡诺图对应
主要项	不能再消去变量而仍保持蕴含关系	不能再扩大的矩形
必要项	至少存在一个主要项都不能覆盖的 $1$	最简覆盖中必须选取的主要项
多余项	其覆盖的 $1$ 已全部被其余已选项覆盖	删去不改变稳态函数的圈

功能险象的判断方法

条件：$N$ 个输入中有 $P$ 个变化（课件取 $1<P<N$），始末稳定输出相同；各变化变量翻转一次，先后顺序任意。

功能险象判断步骤

1. 找不变变量：恒为 $1$ 写原变量，恒为 $0$ 写反变量，组成乘积项 Q
2. 确定变化区域：检查 Q 为 $1$ 的全部 $2^P$ 个格，包含起点(起始输入对应的格子)、终点(最终输入对应的格子)及可能的中间状态
3. 检查输出：区域内输出相同，无功能险象；输出不同，有功能险象的可能

• 不变变量确定区域，变化变量决定路径。

从逻辑表达式判断： 如果由不变的 $(N-P)$ 个输入变量组成的乘积项 Q 不是逻辑表达式中的乘积项或者多余项$F=Q+G/F+Q=F$，则 $P$ 个变量发生变化时，就有发生功能险象的可能。

例题

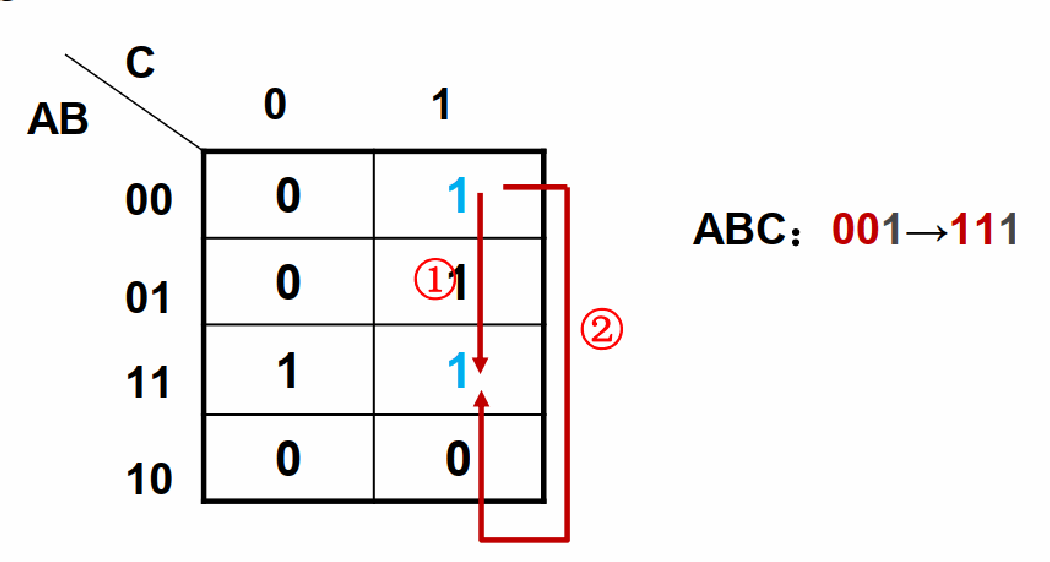

$$F=AB+\overline{A}C,ABC:001\to 111$$

C 恒为 $1$，A、B 变化，故 $Q=C$；检查全部 $C=1$ 的格，即 $m_1,m_3,m_5,m_7$。

$m_5=101$ 的输出为 $0$，其余为 $1$，故有功能险象的可能：

• A 先变：$001\to 101\to 111$，输出 $1\to 0\to 1$。
• B 先变：$001\to 011\to 111$，输出始终为 $1$。

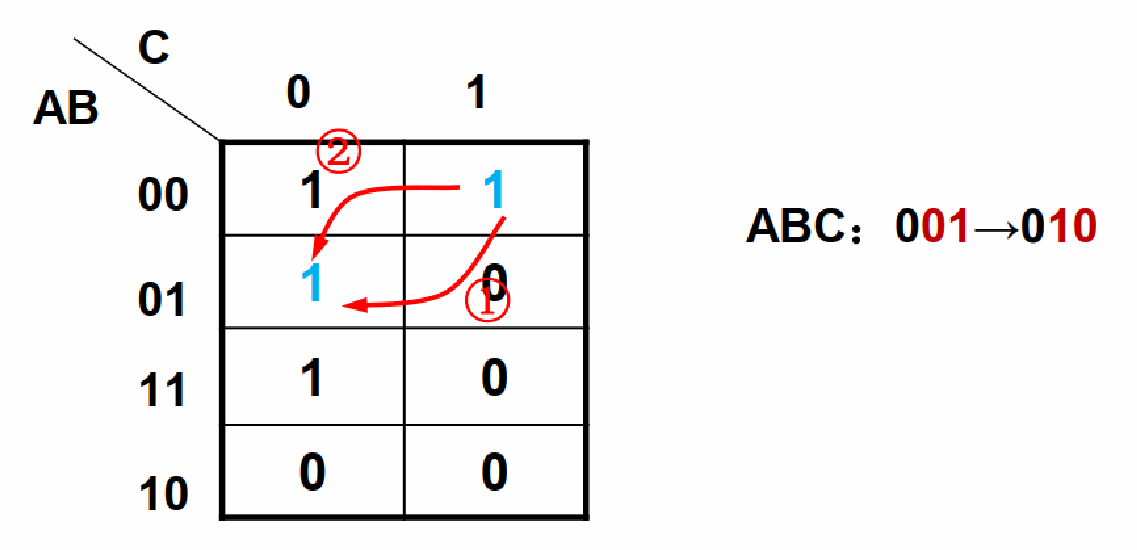

$$F=\overline{A}\overline{B}+B\overline{C},ABC:001\to 010$$

A 恒为 $0$，B、C 变化，故 $Q=\overline{A}$；检查全部 $A=0$ 的格，即 $m_0,m_1,m_2,m_3$。

$m_3=011$ 的输出为 $0$，其余为 $1$，故有功能险象的可能：

• B 先变：$001\to 011\to 010$，输出 $1\to 0\to 1$。
• C 先变：$001\to 000\to 010$，输出始终为 $1$。

逻辑险象的判断方法

先排除功能险象，再检查实际电路是否有持续覆盖。以下为两级与或／或与网络的静态险象判据。

逻辑险象判断步骤

对于二级 与或 / 或与 表达式网络：

1. 先排除功能险象的可能
2. 若与或式有一个与项始终为 1；或与式有一个或项始终为 0，就无逻辑险象的可能，否则有，(找Q)
3. 画出卡诺图，做出表达式乘积项各自对应的 1 圈（或与式则做出各项对应的 0 圈）。同功能画出变化区域，若区域不能被一个圈完整覆盖，则有逻辑险象的可能

• 不同支路需要交接，旧项已失效、新项尚未接替时，可能产生毛刺

多级网络及还须按实际路径延迟逐级画波形判断

例题

$$F=CD+B\overline{D}+A\overline{C}$$

$ABCD$ 的变化	不变条件	功能险象	逻辑险象与依据
$0100\to 1101$	$B=1,C=0$	可能	先按功能险象处理
$0111\to 1110$	$B=C=1$	无	可能，缺少持续覆盖项 $BC$

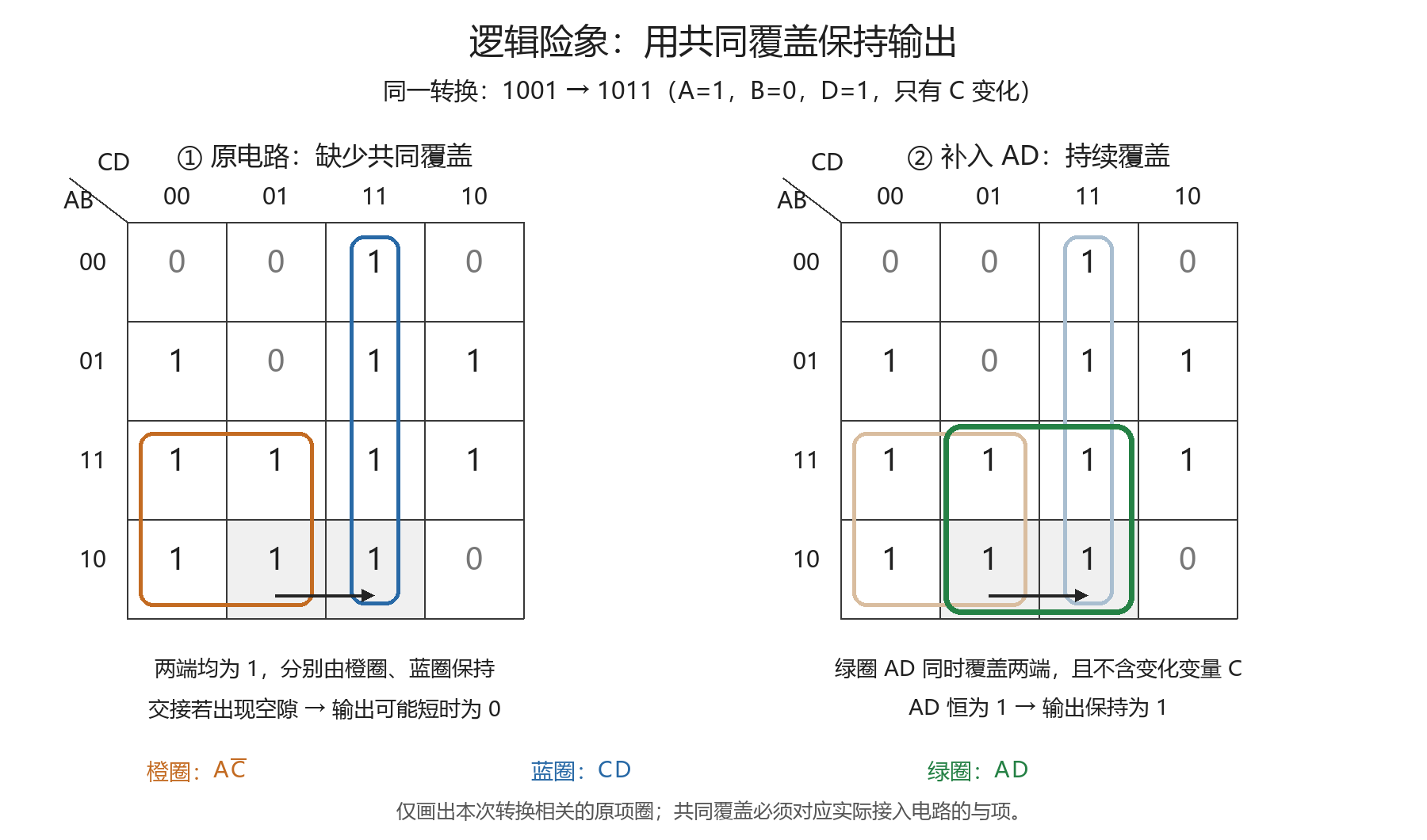

$1001\to 1011$	$A=D=1,B=0$	无	可能，$A\overline{C}$ 与 $CD$ 交接，缺少 $AD$ 共同覆盖
$1001\to 1101$	$A=D=1,C=0$	无	无

---

消去竞争-冒险

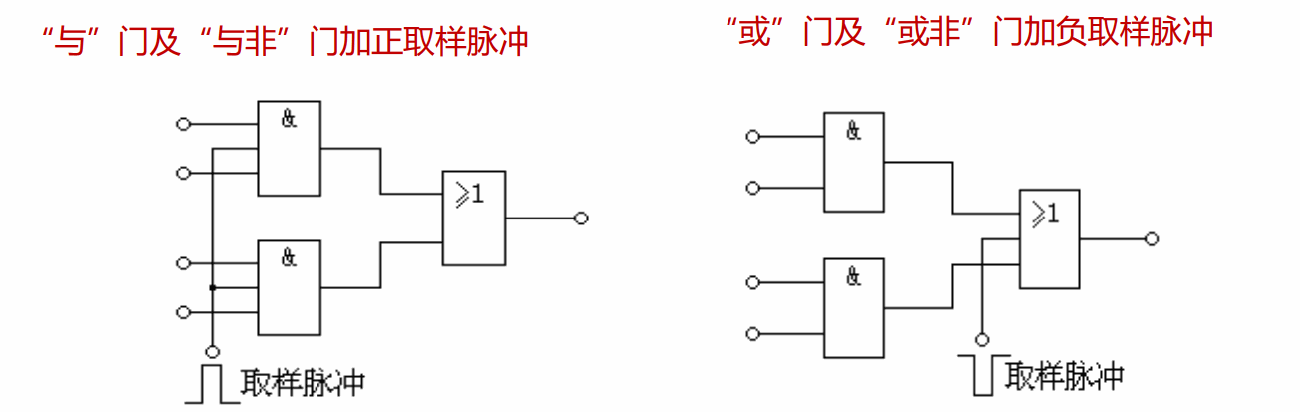

取样或选通输出

• 方法：输入变化时关闭选通，待电路稳定后再开放，只读取稳定输出
• 选通：用一个控制信号，决定什么时候允许结果通过


选通门	有效取样脉冲
与门、与非门	正脉冲：高电平时开放
或门、或非门	负脉冲：低电平时开放

• 取样窗口：位于输出稳定区间(施加正脉冲)
  • 取样可避开功能、逻辑险象的影响，不代表内部毛刺已消失。

修改逻辑设计

方法：保持稳态函数不变，改写产生险象的结构，或增加不含变化变量的覆盖项，使输出在支路交接时仍能保持

消去互补相乘结构

固定不变变量后，若原结构化为 $X\overline{X}=0$，两条路径延迟不同可能使两输入短时同为 $1$。可展开原式，消去互补相乘项，再按等价式重新连接电路。

例题

$$F=(A+B)(\overline{A}+C)$$

当 $B=C=0$、A 变化时，原结构化为 $A\overline{A}$，可能产生正毛刺。

$$\begin{array}{rl}F& =A\overline{A}+AC+\overline{A}B+BC\\ & =AC+\overline{A}B+BC\end{array}$$

按后式构造与或网络，$B=C=0$ 时各与项均被固定的 $0$ 截断，输出保持 $0$。

电路更加复杂，最简与最优的矛盾

增加冗余项，补足共同覆盖

网络	补项方法	作用
与或网络	补圈，使相邻 $1$ 有共同与项覆盖	避免负毛刺
或与网络	补圈，使相邻 $0$ 有共同或项覆盖	避免正毛刺

• 找到分别含变化变量 $X$、$\overline{X}$ 的两项，补入不含 X 的一致项，覆盖两项交接的区域：$XY+\overline{X}Z=XY+\overline{X}Z+YZ$ / $(X+Y)(\overline{X}+Z)=(X+Y)(\overline{X}+Z)(Y+Z)$
  • 本质就是在补圈

例题

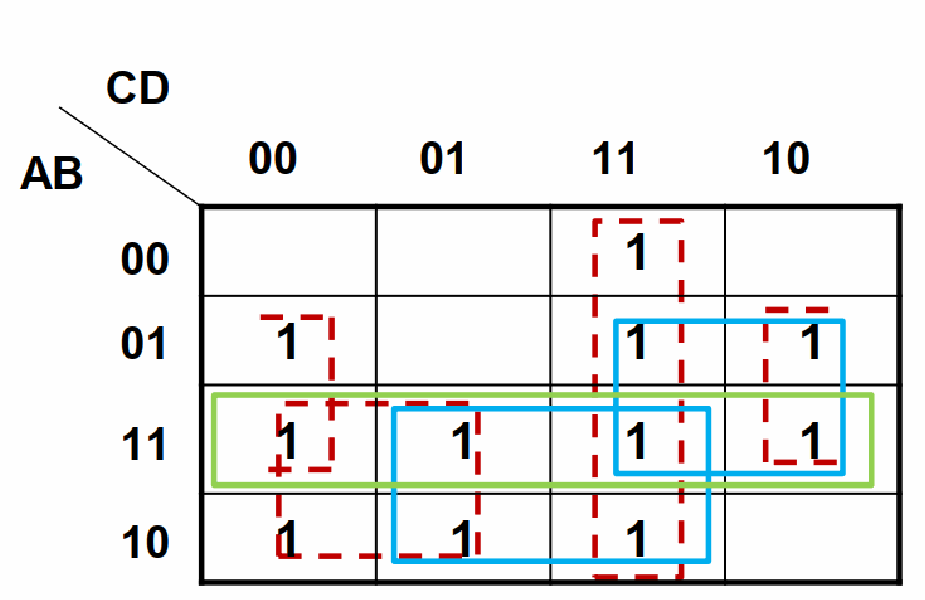

$F=CD+B\overline{D}+A\overline{C}$，补入冗余覆盖：

$$F_{\mathrm{补}}=CD+B\overline{D}+A\overline{C}+BC+AD+AB$$

• 蓝圈 $BC$、$AD$：分别持续覆盖 $B=C=1$、$A=D=1$ 的区域。
• 绿圈 $AB$：使 $A=B=1$ 时 C、D 的多输入转换也有持续覆盖。

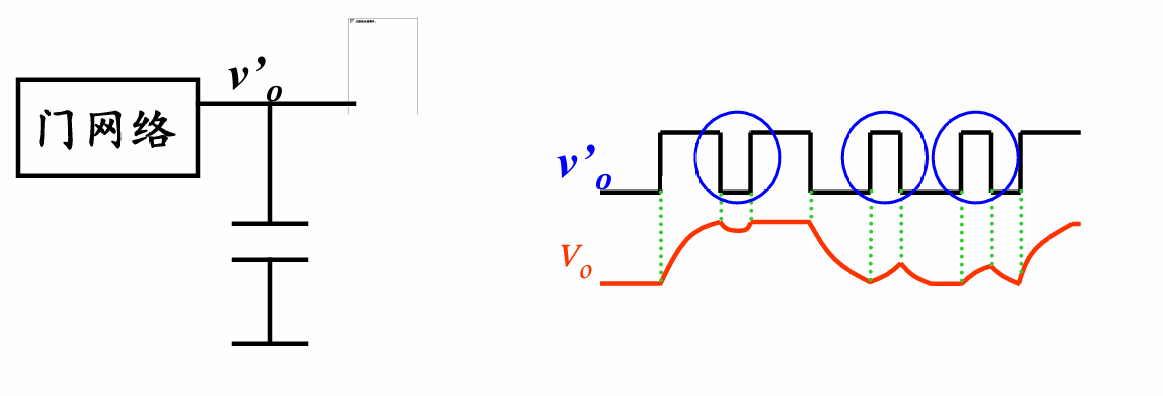

输出端并联电容

方法：输出端并联电容，利用充放电过程抑制足够窄的脉冲。

• 黑线 $v_O^{\prime }$ 含窄毛刺；滤波后的红线 $v_O$ 来不及跟随窄脉冲充分变化，可使后级不识别该毛刺。
• 代价：正常跳变也会变慢，延迟增大；不宜随意用于中间级。
• 条件：效果取决于脉宽、输出驱动、负载与电平阈值，不能保证滤除任意毛刺，需按实际电路验证。

方法比较

方法	适用情况	主要条件与代价
修改逻辑、增加冗余覆盖	消除相应逻辑险象	改变门网络，可能增加门数；不能消除功能险象
取样／选通	避开功能、逻辑险象的影响	必须保证读取时刻和窗口位于稳定区间
输出电容滤波	抑制两类险象产生的足够窄脉冲	降低速度；不能保证滤除任意宽度的毛刺
